格安DC-DCコンバーターで実験

2010/11/17 回路図追加
2010/11/17 回路図訂正

この子を使用します。
秋月で購入
HT7750A(五個入り)
で、回路図は

2010/11/17

回路図エディターを使ってみた。

保存方法が分かんないため、
無理やり切り取って貼りつけ。

まあ、上の方のぐちゃは、別にして
低電圧からの昇圧ができるのはなかなかいいです。
変に発振とかせず安定して動きます。

今回使用する電源
一つ目
新品のマンガン電池
今回は、大した電流も流さないのでマンガンでも関係ない
1.510Ｖ(多少の負荷あり)

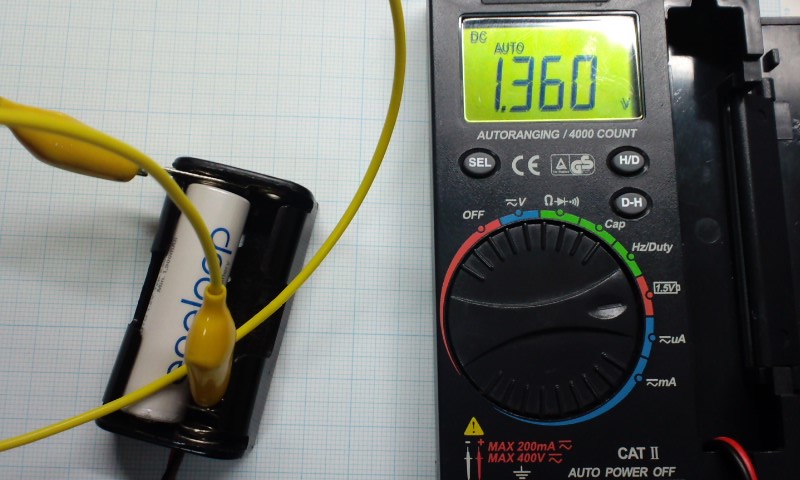

お次、充電直後のエネループ
直後だけあってか1.360Ｖ(多少の負荷)

三つめ
確実に死んでいるPanasonicエボルタ

0.854V
これは、死んでからも随分と酷使されていたようである。







まず、一つ目マンガン新品

テスターが-になっているのは気なしないで下さい。

適当なので+-ぐちゃぐちゃです。
ＬＥＤの電流値　10.81ｍＡ







ＬＥＤの電圧3.087Ｖ

電源の電圧
1.467Ｖ
やはり、マンガンでない方が良かったかも

電源の電流
31.41ｍＡ

電源の消費電力　1.467*0.03141=0.04607W
LEDの消費電力   3.087*0.01081=0.03337W

0.03337/0.04607*100=72.43%
まあまあかな




二つ目　エネループ

ＬＥＤ電流8.49mA

LED電圧3.058Ｖ










電源電圧1.368Ｖ

電源電流26.31mA

電源電圧により取り出せる電圧も変化するらしい
計算　電源1.368*0.02631=0.03599W
       ＬＥＤ 3.058*0.00849=0.02596W

0.02596/0.03599*100=72.14%




三つ目へたれエボルタ

面倒なのでまとめ
ＬＥＤ　2.735Ｖ
1.37mA
電源   0.549V
         10.16mA
LED 2.735*0.00137=0.003747Ｗ
電源0.549*0.01016=0.005578Ｗ
0.003747/0.005578*100=67.18%




結果　結構性能が良かった
勿論大したことは、無いのだが１００円程度で作れるＤＣ－ＤＣコンバーターとしては
全体の性能としては、なかなかであった
コイルをもっといいものにするのと、タンタルコンデンサーにすればもうちょっと効率が上がるとみられる。
その後、エボルタ君をつけっぱなしにしておいたら
朝には消えていた　0.732Ｖだった・・・・・

みたいな感じで完全に使い切りました。
